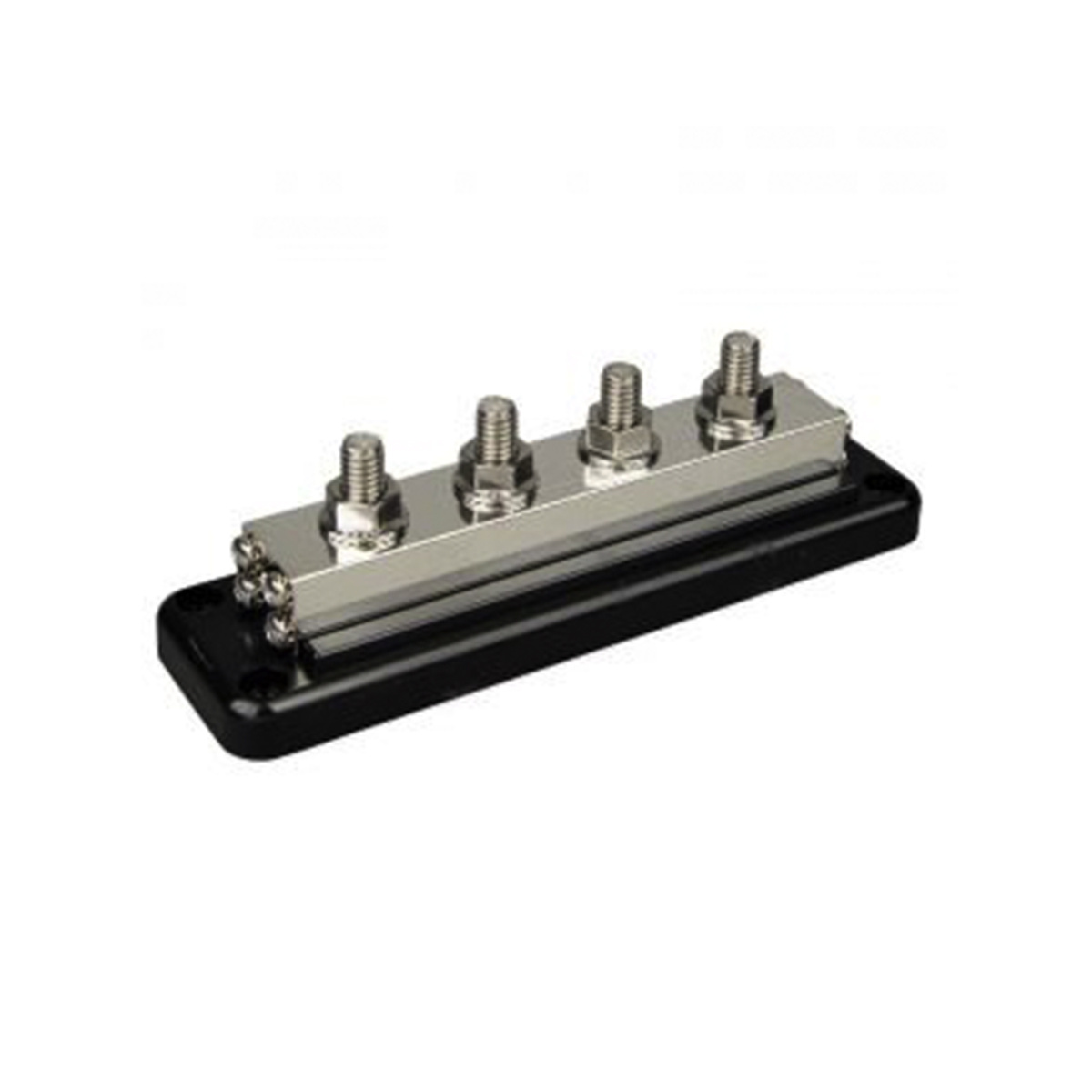

Victron busbar 600A/70V

La Victron Busbar 600A/70V è una sbarra collettrice in corrente continua (DC) per la distribuzione centralizzata di alte correnti in sistemi energetici a bassa tensione. È progettata per correnti continue fino a 600 A con una tensione massima di 70 V DC e viene utilizzata per il collegamento sicuro di più circuiti di batterie o carichi in corrente continua. La versione con sbarra in rame massiccio stagnato riduce le resistenze di contatto e garantisce una distribuzione uniforme della corrente anche in presenza di carichi elevati. I collegamenti ad alta corrente con prigionieri in acciaio inox consentono il collegamento di conduttori di grande sezione, mentre la base isolante e la copertura protettiva rimovibile migliorano la protezione contro il contatto accidentale e i cortocircuiti nei quadri elettrici o nei locali batterie. I campi di applicazione tipici includono impianti autonomi, di backup e ibridi con integrazione delle batterie, in particolare in sistemi con inverter, caricabatterie e sistemi di accumulo Victron.

• TecnologiaIl cuore della sbarra collettrice è una barra in rame stagnato ad ampia sezione, progettata per basse perdite di potenza e un’elevata stabilità termica. La corrente nominale di 600 A consente l’impiego in distribuzioni DC ad alte prestazioni, ad esempio con blocchi di batterie collegati in parallelo. La tensione nominale fino a 70 V DC è adatta ai tipici sistemi a 12, 24 e 48 V. I prigionieri di collegamento in acciaio inox garantiscono un contatto stabile e duraturo e sono progettati per coppie di serraggio definite, consentendo resistenze di contatto riproducibili.

  Progettazione elettrica
  • 600 A di corrente continua in sistemi DC a bassa tensione
  • Barra in rame stagnato per ridurre la corrosione
  • Prigionieri in acciaio inox per un’elevata stabilità di contatto
• ConnettivitàLa sbarra collettrice offre più collegamenti ad alta corrente tramite i quali batterie, inverter o uscite di carico DC possono essere collegati in configurazione a stella. Ciò rende il cablaggio ordinato e simmetrico, riducendo distribuzioni di corrente non uniformi tra conduttori paralleli. Ulteriori morsetti a vite per derivazioni ausiliarie consentono l’integrazione pulita di linee di controllo o di misura senza influenzare i collegamenti di potenza. La chiara separazione tra collegamenti di potenza e ausiliari supporta un cablaggio conforme alle norme e di facile manutenzione.

  Struttura di collegamento
  • Più collegamenti ad alta corrente per configurazioni in parallelo
  • Morsetti a vite separati per uscite ausiliarie
• Concetto di montaggioIl montaggio avviene su una base piana e isolante in plastica autoestinguente, adatta all’installazione in quadri elettrici o locali tecnici protetti. La copertura protettiva rimovibile riduce il rischio di contatto accidentale e facilita al contempo la manutenzione e l’espansione. Grazie al design compatto, la sbarra collettrice può essere posizionata vicino alle batterie o ai componenti di distribuzione DC, favorendo lunghezze di cavo ridotte e basse cadute di tensione.

  Pratica di installazione
  • Montaggio fisso su piastra di supporto isolante
  • Copertura rimovibile per accesso di servizio
• CompatibilitàLa sbarra collettrice Victron è progettata per l’uso nei sistemi DC Victron ed è compatibile con inverter, caricabatterie e componenti di gestione delle batterie del produttore. Grazie alla classe di tensione e corrente, è adatta anche a sistemi di batterie a bassa tensione indipendenti dal produttore, purché le sezioni dei conduttori e le protezioni siano correttamente dimensionate. Supporta le topologie di sistema più comuni con punto di raccolta DC centrale.

  Integrazione nel sistema
  • Adatta per sistemi di batterie 12/24/48 V
  • Compatibile con componenti DC Victron
• QualitàLa scelta dei materiali e la lavorazione sono progettate per un impiego professionale continuo. La barra in rame stagnato garantisce basse resistenze di contatto, mentre gli elementi di fissaggio in acciaio inox offrono robustezza meccanica e resistenza alla corrosione. La base e la copertura in plastica autoestinguente supportano un funzionamento sicuro nelle distribuzioni elettriche e soddisfano gli standard industriali consolidati per le installazioni DC.
• GaranziaVictron Energy concede una garanzia standard del produttore di cinque anni per i componenti accessori di questa classe di prodotto. Questa garanzia supporta l’affidabilità di pianificazione a lungo termine per sistemi energetici e di accumulo stazionari.
